«ПРОСТОР.СОТИ АССО»

ПО «ПРОСТОР.СОТИ АССО» — это техническое решение на базе программного обеспечения ПРОСТОР, реализующее центральное приемо-передающее устройство системы СОТИ АССО с функциями приема/передачи технологических данных, информационного обмена между электростанцией и Системным Оператором по протоколу МЭК-60870-5-104 в соответствии с требованиями, а также обработки, визуализации, архивирования, мониторинга и анализа технологических данных.

Отказоустойчивый кластер

ПО устанавливается на три сервера в конфигурации кластера высокой доступности на электростанции.

Интеграция с источниками

Подключение к АСУ ТП, ГРАМ (ГРАРМ) гидроагрегатов, САУМ энергоблоков, цифровым измерителям, шлюзам данных, терминалам РЗА.

Обработка и хранение

Получение, обработка, агрегация, фильтрация, расчет данных, накопление собственной БД, передача в СО ЕЭС.

Визуализация и API

Создание интерактивных дашбордов, собственные программные API, встроенный OPC UA сервер, открытая архитектура.

ПРОСТОР.СОТИ АССО реализует:

Информационный обмен с источниками технологических данных по протоколам промышленной автоматизации

Передачу данных в СО ЕЭС

Фильтрация, дорасчеты данных, контроль информационного обмена

Автоматическая агрегация параметров (средние за минуту, час), в том числе по пользовательским алгоритмам

Периодические отчеты по e-mail (суточный, месячный, квартальный)

Программные интерфейсы для работы с данными

Возможность передачи данных в смежные системы посредством собственного OPC UA сервера

Функции системы «ПРОСТОР.СОТИ АССО»

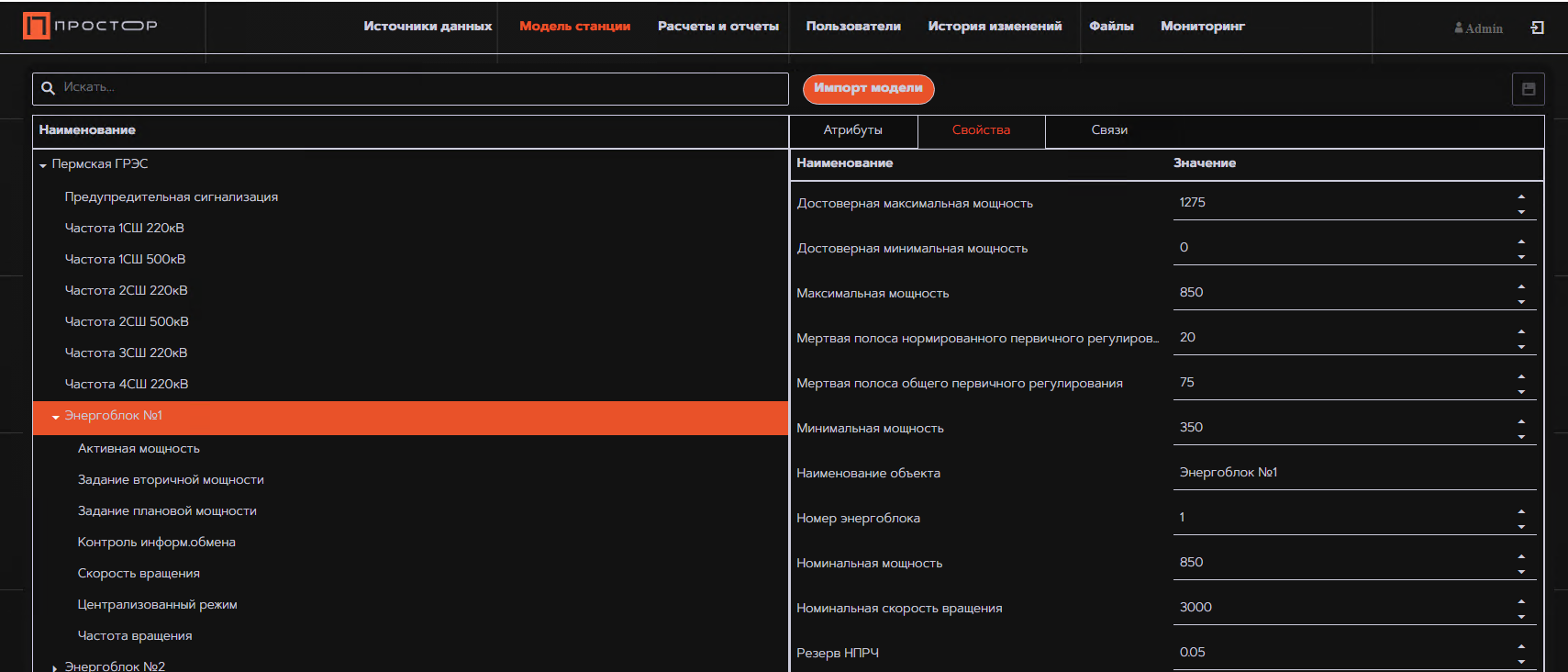

Ведение справочника по оборудованию. Ввод информации о состоянии основного и вспомогательного оборудования.
Сбор, агрегация и хранение информации в архивной базе данных. Доступ к архиву.
Ведение, редактирование, развитие информационной модели объектов и бизнес-процессов.
Отображение текущего состояния оборудования (сводная информация, по отдельным веткам иерархии дерева объектов, по группам оборудования, по отдельным единицам оборудования). Отображение и редактирование мнемосхем.

Предиктивная аналитика. Инструменты расчетов и анализа технологических и других архивных данных в интерфейсах программы.

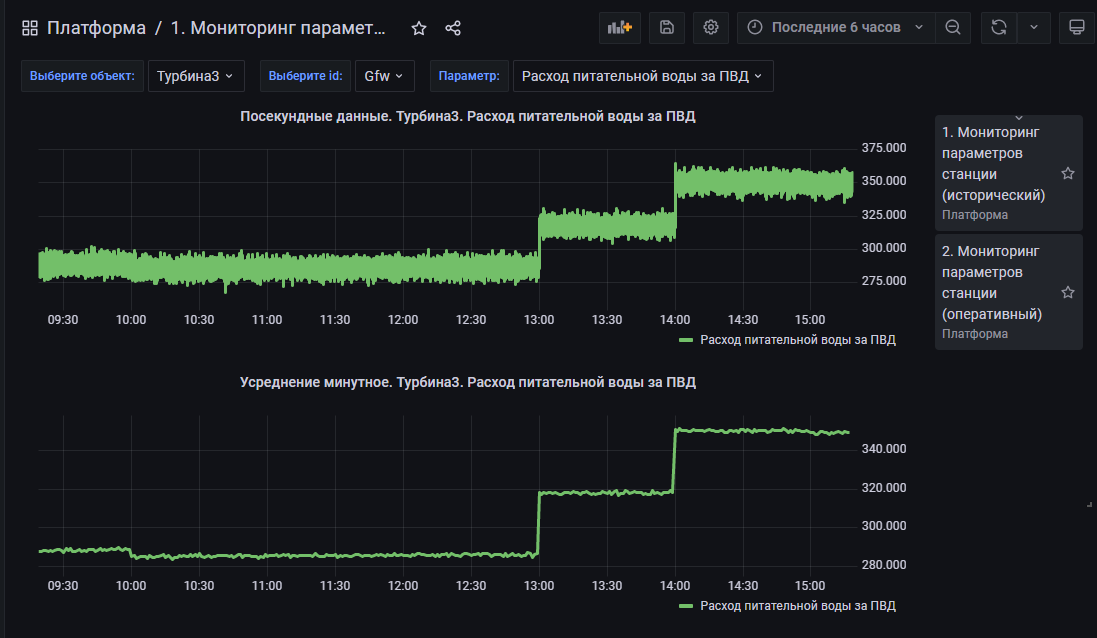

Бизнес аналитика в виде интерактивных панелей мониторинга (дашбордов).
Возможность отчётов в формате электронных таблиц.
Оповещения о событиях. Основной канал оповещений – email. Реализация других каналов оповещений уточняется на этапе проектирования системы.

Функции ПО «ПРОСТОР» (базовая платформа)

МЭК 60870-5-104 МЭК 61850 MMS Modbus TCP OPC UA OPC DA (через шлюз DA/UA) и другие

Универсальный модуль дорасчета по пользовательским алгоритмам

Шина данных с БД реального времени в оперативной памяти

Управление пользователями (администратор, пользователь, только чтение)

Самодиагностика, мониторинг ресурсов, лог ошибок

Сервис агрегации данных

API для доступа к данным НСИ и архивным данным ПРОСТОР

Собственный OPC UA сервер для сторонних систем

Польза от внедрения системы «ПРОСТОР.СОТИ АССО»

Реализация центрального устройства для передачи данных в СО ЕЭС

Актуальная информация о работе системы за счет самодиагностики

Создание собственных дашбордов с технологическими параметрами

Хранение справочной информации по оборудованию и датчикам

Создание и редактирование мнемосхем с тепловой схемой

Выгрузка данных в Excel, *.csv

Экономия времени на сборе и анализе параметров

Возможная структурная схема информационного обмена

На схеме ниже приведен вариант технического решения ПРОСТОР.СОТИ АССО для организации безопасного и функционального, быстродействующего подъема технологических данных с технологического уровня сети в СО ЕЭС. Поскольку задачи СОТИ АССО могут отличаться в зависимости от конкретного объекта данная схема приведена для примера.

⚡ Схема информационного обмена (пример):

Возможности развития

ПО «ПРОСТОР.СОТИ АССО» создано на самой современной инфраструктурной программной платформе «ПРОСТОР», позволяющей построить на ней полноценную систему аналитики с удобными инструментами обработки статистических данных, оптимизации режимов, быстрого анализа технологических данных. Также на сервере ПРОСТОР помимо задачи передачи данных в СО ЕЭС, возможно реализовать и другие задачи, такие как: расчеты ТЭП, мониторинг и анализ участия в ОПРЧ, НПРЧ, АВРЧМ, расчеты Pmax ПГУ, оптимальное управление составом агрегатов на электростанции и др.

Системные требования

⚙️

Рекомендуемые ОС: AstraLinux, Redos, Ubuntu.

Минимальные ресурсы*:

Процессор: от 2.4 ГГц, 6 ядер
ОЗУ: от 16 ГБ
Диск: не менее 500 ГБ
Ethernet

* Системные требования зависят от количества объектов, сигналов и сценариев использования. Приведенные требования ориентировочны. Более точно ресурсы оцениваются при оценке ТКП или на этапе предпроектной проработки.

Техническая поддержка

При заключении договора с нашей компанией, вы получите в нашем лице надежного партнера по сопровождению ПО. Наша компания реализовала более 180 проектов в электроэнергетике. В структуре компании есть подразделение технической поддержки, оказывающее услуги в круглосуточном режиме.

В рамках поддержки устраняются выявленные неисправности, подключаются новые источники данных, происходит корректировка и адаптация алгоритмов расчетов.
